Modules Radio & Interfaces

Au coeur de tout produit communiquant ATIM, les modules radio « ARM-nano » résultent du design et de l’expertise de nos ingénieurs RF, Hardware et Software

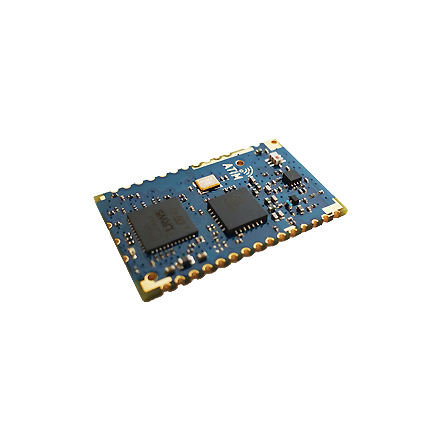

MODULE LoRaWAN / LoRa

ARM-nano LoRa P2P + LoRaWAN

Ultra haute sensibilité : -141 dBm (SF12).
Fonctionne simultanément sur les protocoles LoRa P2P et LoRaWAN.
En plus du mode «standard», le mode «autonome» permet un fonctionnement immédiat via les réglages, sans programmation supplémentaire.

Référence Technologie
ARM-N8-LRW
LoRaWAN
POWER TX Link budget Datarate Current Tx Current Rx Standby current DImensions
25 mW/100 mW
+ 155 dB/+161 dB
300 à 47 Kbits/s
53 mA/120 mA
22 mA
<1 µA
30 x 18 x 2 mm

MODULE SIGFOX & MONARCH

ARM-nano Worldwide + option MONARCH

Compatible avec le nouveau service Monarch® de Sigfox, ce module peut fonctionner sur 6 zones radio. La configuration et les mises à jour F/W s’effectueront soit par UART soit par Bluetooth.
Disponible en deux versions :

  • RC1 sans l’option Monarch
  • RC1-2-3-4-5-6 option Monarch intégrée
Référence Technologie
ARM-N8-SF
SIGFOX RC1
ACW-NWW
All SIGFOX RC
POWER TX SENSITIVITY Current Rx
(3,3V)
Current Tx
(14 dBm / 3,3V)
Current Tx
(22 dBm / 3,3V)
Standby current DImensions
Content
-131 dBm
17,8 mA
23 mA
177 mA
1,25 µA
30 x 18 x 2 mm
Diapositive précédente
Diapositive suivante

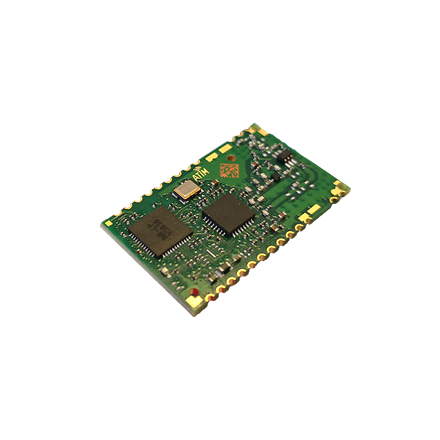

MODULES POINT à POINT

ARM-nano  Longue Distance / Low Power

Conçus sur la même empreinte que les autres modules de la gamme, les modules N8-LP et N8-LD sont optimisés pour une communication radio en mode local  868 Mhz.
Grâce à sa puissance radio de 500mW (27dBm), le module ARM-N8-LD permet une transmission radio en liaison série très longue distance (>20kms à vue).

Référence Technologie
ARM-N8-LRW
LoRaWAN
Référence POWER TX Link budget Datarate Current Tx Current Rx Standby current DImensions
ARM-N8-LP
25 mW
+ 137 dB
1200 à 115 200 bits/s
62 mA
30 mA
<1 µA
30 x 18 x 2 mm
ARM-N8-LD
500 mW
+ 149 dB
1 200 à 115 200 bits/s
500 mA
33 mA
<1 µA
30 x 18 x 2 mm
Diapositive précédente
Diapositive suivante

ACW-MPCIE

Compatible : Mini PCI-Express

Cette carte se connecte au bus de Mini PCI Express et vous permet d’intégrer facilement les technologies Sigfox ou LoRaWAN dans votre ordinateur, dans votre tablette ou autre équipement.

Référence Technologie
ACW-MPCIE/868
Local
ACW-MPCIE/SF8
Sigfox
ACW-MPCIE/LW8
LoRaWAN

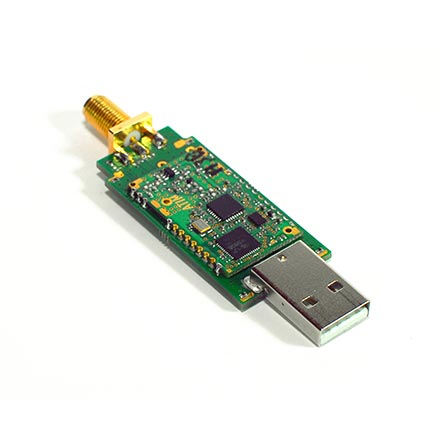

ACW-USB

Ce dongle USB permet une première approche avec les modules ATIM ARM-Nano en techno Sigfox (et/ou radio local) ou LoRaWAN™. Pluggez sur un ordinateur, communiquez sur le port série et le tour est joué !
Référence Technologie
ACW-USB/868
Local
ACW-USB/SF8
Sigfox
ACW-USB/LW8
LoRaWAN
Diapositive précédente
Diapositive suivante

ACW-RPI

Compatible : Rasperry Pi

Cette carte se connecte au bus Mini PCI Express et vous permet d’intégrer facilement la technologie Sigfox ou LoRaWAN™ dans votre ordinateur, dans votre tablette ou autre équipement et d’accéder au monde de l’IoT.
Référence Technologie
ACW-RPI/868
Local
ACW-RPI/SF8
Sigfox
ACW-RPI/LW8
LoRaWAN
Diapositive précédente
Diapositive suivante

ACW-Xbee

Compatible : Xbee, The Airboard

Le shield pour module Xbee permet d’intégrer, en un clin d’oeil, la technologie Sigfox ou LoRaWAN à votre micro-ordinateur et de rattacher votre appareil au monde de l’IoT.

Référence Technologie
ACW-XB/868
Local
ACW-XB/SF8
Sigfox
ACW-XB/LW8
LoRaWAN
Diapositive précédente
Diapositive suivante

ACW-DUINO

Compatible : Arduino, ST Microelectronics NUCLEO

La carte ACW-DUINO est la solution pour connecter votre Arduino au monde de l’IoT. Celle-ci vous permet d’intégrer facilement la technologie LoRaWAN ou Sigfox à vos réalisations.
Référence Technologie
ACW-DUINO/868
Local
ACW-DUINO/SF8
Sigfox
ACW-DUINO/LW8
LoRaWAN

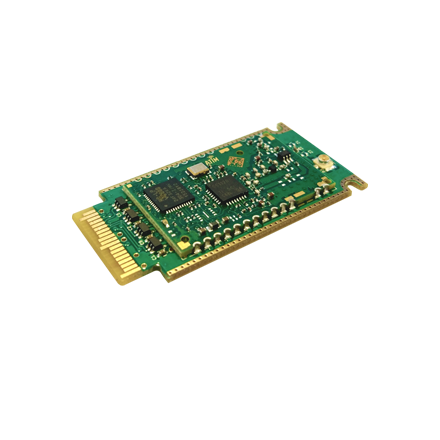

ACW-MANGOH

Compatible : MangOH project (SierraWireless)

Cette carte d’extension s’adapte au projet MangOH et vous permet d’intégrer les technologies LoRaWAN ou Sigfox à votre micro-ordinateur et d’accéder au monde de l’IoT.

Référence Technologie
ACW-MangOH/868
Local
ACW-MangOH/SF8
Sigfox
ACW-MangOH/LW8
LoRaWAN

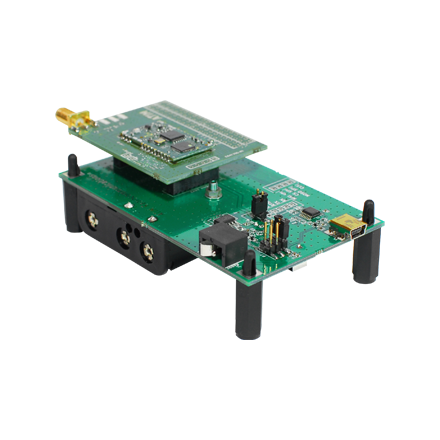

ACW-SDK

Starter kit de développement

Ce SDK, « Starter Development Kit » vous permettra de prendre en main en quelques minutes les modules radio ATIM ARM-Nano. Equipé en standard d’un bloc pile et d’un connecteur USB, il se connecte  votre ordinateur et permet de faire des essais terrains très simplement.

Référence Technologie
ACW-SDK/868
Local
ACW-SDK/SF8
Sigfox
ACW-SDK/LW8
LoRaWAN

La consommation et la qualité radio sont optimisées au maximum afin de fournir à nos capteurs et modems les meilleures autonomies et portées du marché. En constante amélioration, notre équipe continue à pousser les performances des modules jusqu’à leurs limites.

Un mode Stand Alone permet une prise en main rapide de nos modules et facilite l’intégration de ceux-ci dans des développements sur-mesure. Les interfaces ou extensions (shields) offrent une intégration rapide de vos cartes standards Raspberry Pi, Xbee, USB, Arduino ou MPCIE avec les communications sans-fil Sigfox, LoRa et en mode point-à-point.

Notre mission, contribue activement à la révolution des objets connectés en apportant aux développeurs des solutions de transmission de données.
